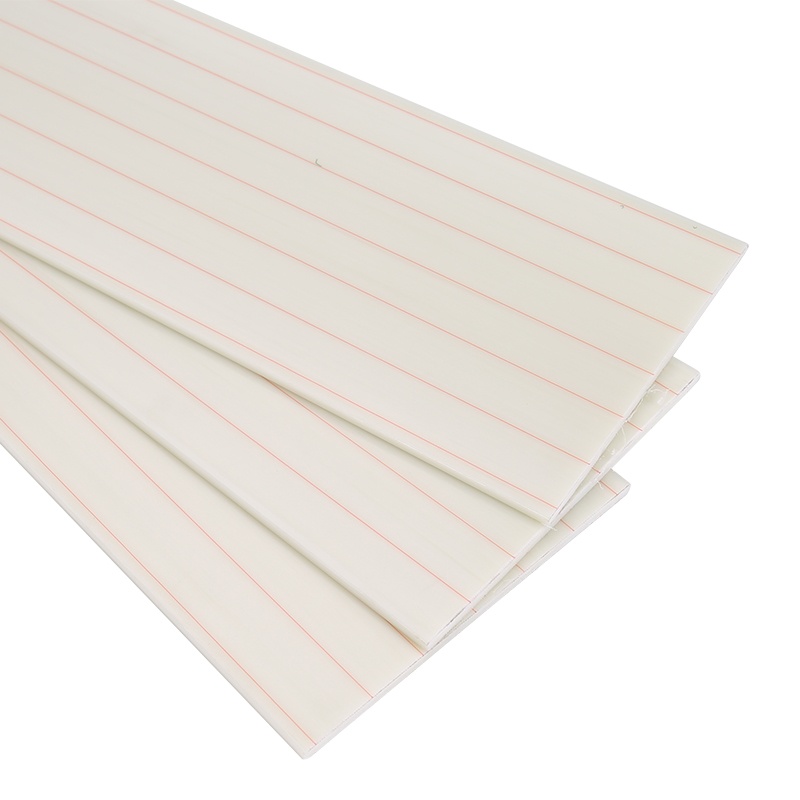

產品規格和性能參數
拉擠板材理化性能
| 項目 | 理化性能 | 測試標準（方法） |
| 纖維體積含量 | 68-70（%） | ASTM D3171-15 |
| 密度 | 2120~2179（kg/m3） | ISO1183-1：2019 |
| 玻璃化轉變溫度（Tg） | >105℃ | ISO11357-2：1999 |
| 表面粗糙度 | Ra：8-15μm | 粗糙度儀 |
拉擠板材力學性能
| 項目 | 單位 | 力學性能 | 測試標準 |
| 0°拉伸強度 | Mpa | ≥1250 | ISO 527-5 |
| 0°拉伸強度 | Gpa | ≥62 | |
| 0°壓縮強度 | Mpa | ≥1100 | ISO 14126 |
| 0°壓縮模量 | Gpa | ≥62 | |
| 90°拉伸強度 | Mpa | ≥46 | ISO 527-5 |
| 90°拉伸模量 | Gpa | ≥14 | |
| 90°壓縮強度 | Mpa | ≥130 | ISO 14126 |
| 90°壓縮模量 | Gpa | ≥17 | |
| 彎曲強度 | Mpa | ≥1000 | ISO 14126 |
| 彎曲模量 | Gpa | ≥45 | |
| 泊松比 | - | ≥0.29 | ISO 527-5 |
| V型剪切強度 | Mpa | ≥56 | ASTM D7078 |
| V型剪切模量 | Gpa | ≥4 | |
| 90°拉伸強度（-40℃） | Mpa | ≥46 | ISO 527-5 |
| 90°拉伸模量（-40℃） | Gpa | ≥14 | |
| 0°壓縮強度（50℃） | Mpa | ≥1100 | ISO 14126 |
| 0°壓縮模量（50℃） | Gpa | ≥62 | |
| 層間剪切強度（本體） | Mpa | ≥50 | ISO 14130/ASTM D2344 |
| 層間剪切強度（ILSS-兩層拉擠版+夾層織物） | Mpa | ≥50 | |
| 層間剪切強度（ILSS-拉擠版+層壓板） | Mpa | ≥50 | |
| 拼接縫橫向拉伸強度 | Mpa | ≥35 | ISO 527-5 |
| 拼接縫橫向壓縮強度 | Mpa | ≥130 | ISO 14126 |
| 與灌注樹脂匹配性能 | - | 拉剪強度≥25 | DIN EN1465 / GB/T7124 |
| 拉拉疲勞性能（m值） | - | ≥8.5 | ISO 13003/ASTM D3479 |
| 拉拉疲勞強度（N=1*107） | Mpa | ≥187 | |
| 拉壓疲勞性能（m值） | - | ≥10 | ISO 13003/ASTM D3479 |
| 拉壓疲勞強度（N=1*107） | Mpa | ≥229 | |
| 壓壓疲勞性能（m值） | - | ≥（R=10） | ISO 13003/ASTM D3479 |
| 壓壓疲勞強度（N=1*107） | Mpa | ≥577 |
